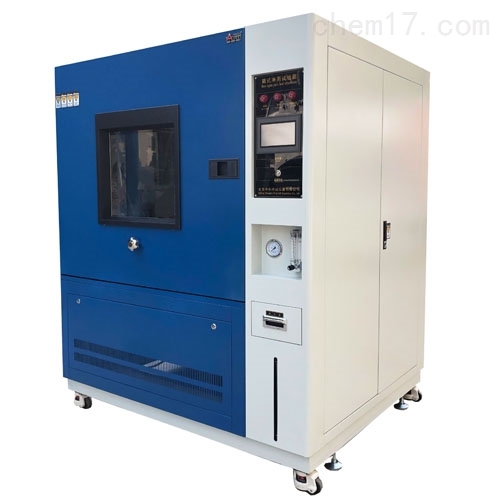

IP防護等級淋雨試驗箱(擺管+旋管)

設備用途:本設備主要是提供各種水霧試驗環境，用于汽車燈具防水性和可靠性鑒定，該設備滿足GB/T10485-2007 標準和GB 11564-2008 機動車回復反射器的試驗要求。

設備需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗，實驗室內的進水和防水設施必須安裝到位。設備可以用來考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能*模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。
設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。
設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

IP防護等級淋雨試驗箱(擺管+旋管)

三、設備主要技術規格及參數
1. 型號：LX—010
2. 工作室尺寸:D×W×H :1200×1100×1100mm
3. SUS 304不銹鋼材質；
4. 旋管轉臂長度：500mm
5. 噴管通徑：φ16mm

6. 噴孔直徑：φ1.2mm
7. 噴孔個數：40
8. 噴孔間距：12.5mm
9. 旋管轉速：23轉/分
10. 旋管角度：360°旋轉
11. 旋管噴水水壓：98kpa可調
12. 旋管水流量：25.4L/min可調
13. 樣品架轉速：1－－4 r /min可調
14. 擺管半徑：R400㎜ R200㎜
15. 試驗臺面尺寸：?300㎜（可根據客戶需要設計）
16. 擺管噴水孔徑：? 0.8㎜ ? 0.4㎜
17. 擺管孔間距離：50mm
18. 擺管噴水孔數量：R400㎜-25個 R200㎜-12個
19. 擺管擺幅：±60°、±90°、±180°（理論值）可調
20. 每孔平均水流速度：? 0.4㎜－－0.07L/min ? 0.8㎜－－0.6L/min
21. 設備電源：AC380V
22. 試驗箱配DC12～36v、30A直流穩壓電源，六組電源接線端子，可單獨控制
23. 水壓控制：流量計

四、試驗箱結構
1. 箱式淋雨試驗設備選用不銹鋼材料加工成型。設備由箱體、擺管支架、擺管傳動機構、旋管傳動機構、工作旋轉臺、電氣控制部分組成。其中箱體、旋轉臺防護罩、控制箱體采用1.5mmSUS304不銹鋼發紋板制作
2. 設備設計安裝一套直徑800㎜的擺管，擺管由不銹鋼管彎制，可以作往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。
3. 設備配備了一套相當容量的貯水設備以供應試驗所需擺管及旋管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。
4. 設備配備了一套10A六組供電系統和電源，可以做點燈試驗，點燈試驗時間可以循環設定。

五、控制系統
1. 本套箱式淋雨設備采用可編程液晶控制器控制擺管的擺動角度、擺動頻率、轉臺的轉速、選擇旋管和擺管、樣品通斷電，及時間循環設定，有效保證試驗按標準運行；控制系統配備施耐德執行元器件；
2. 擺管、旋管和轉臺分別獨立的控制系統，擺管和旋管在電路控制上有互鎖系統，選擇擺管則旋管無法啟動，選擇旋管則擺管無法啟動；
3. 時間設定分別控制幾個獨立的系統；
4. 試驗箱配DC12～36v、10A直流穩壓電源，六組電源接線端子，可單獨控制；
5. 進口執行元器件；
6. 無熔絲保護開關；
7. 過載、漏電、全護套式接線端子，具有自動關機等保護；

六、設備使用條件
1. 溫度范圍：15~35℃；
2. 相對濕度：25%~75%；
3. 大氣壓力：86~106KPa（860~1060mbar）
4. 電源要求：AC380（ ±10%）V/50HZ 三相五線制
5. 預裝容量：4KW
