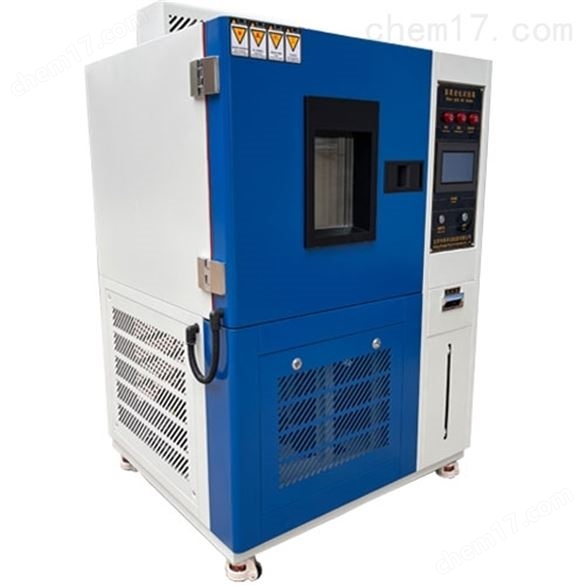

QL-010型耐臭氧老化試驗設備
產品用途: 該產品適用于非金屬材料和橡膠制品的老化龜裂試驗檢測,在通過一定溫度的臭氧環境中檢測其產品的耐老化程度。
一、產品規格:
型號 QL-010
內形尺寸D×W×H 1000×1000×1000:mm
外形尺寸D×W×H 1600×1420×2170:mm
二、技術參數:
1.溫度范圍：0℃～70℃、 RT+10℃～70℃
2.濕度范圍：40%～98%R.H、65%～98%R.H
3.溫度波動度：≤±0.5℃
4.溫度均勻度：≤±2℃
5.溫度偏差：≤±1.5℃
6.濕度波動度: +2、-3%R.H
7.升溫速率：0.7～1.0℃/min
8.降溫速率：常溫降至10℃≤20min /非限性
9.臭氧濃度：10～1000pphm
10.氣體流速：12～16mm/S
11.臭氧樣架: 靜態、動態拉伸試驗樣架（訂貨時說明）
12.樣架轉速: 360度旋轉樣品架（轉速1r/min）
13.時間設定范圍：0～9999小時
14.電源要求：AC380（±10%）V/50HZ 三相五線制
三、箱體材質：
1.外殼均采用A3鋼板數控機床加工成型,外殼表面進行防靜電噴塑處理,更顯光潔、美觀;
2.內膽采用SUS304鏡面不銹鋼板;
3.保溫材質選用高密度玻璃纖維棉,保溫厚度為100mm;
4.攪拌系統采用長軸風扇電機,耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環;
5.門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉;
6.機器底部采用高品質可固定式PU活動輪;
7.觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜;
QL-010型耐臭氧老化試驗設備
四、控制系統：
1.溫、濕度儀表采用7.0寸觸摸屏控制儀表，P.I.D微電腦S.S.R溫濕度控制器;
2.精度：0.1℃（顯示范圍）
3.解析度：±0.1℃
4.感溫傳感器：PT100鉑電阻測試器；
5.控制方式：熱平衡調溫方式；
6.溫度控制采用P.I.D系統同頻道協調控制;
7.具有自動演算的功能,可減少人為設定時所帶來的不便;
8.臭氧濃度控制采用進口PIC可編程序模塊顯示器，及PLC模擬量擴展模塊;
五、加熱、加濕、除濕系統：
A、加熱系統：
1.采用遠紅外鎳合金高速加溫電加熱器;
2.溫度控制輸出功率均由微電腦演算，以達高精度高效率之用電效益;
B、加濕系統：
1.內置式鍋爐蒸汽式加濕器;
2.具有水位自動補償、缺水報警系統;
3.遠紅外不銹鋼高速加溫電熱管;
4.濕度控制均采用P.I.D ＋S.S.R，系統同頻道協調控制;
C、除濕系統：采用蒸發器盤管露點溫度層流接觸除濕方式;
六、制冷系統：
1.壓縮機：全封閉原裝法國泰康機組；
2.制冷方式：單機制冷（風冷型）
3.制冷劑：R404A、R23（環保型）
4.全系統管路均作通氣加壓48H撿漏測試；
5.加溫、降溫系統*獨立；
6.內螺旋式冷媒銅管；
7.斜率式蒸發器；
8.干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件；
七、臭氧系統：
1.臭氧發生器主件為無聲放電管臭氧發生器（具有噪音體積小,純度高等特點）4～20mA輸出控制精度±10%;
2.電極冷卻方式：風冷式;
3.臭氧產生供氣源：直接空氣;
4.臭氧檢測探頭為進口英國CT電化學傳感器及外殼、電子線路板、屏蔽導線等組成;
5.臭氧檢測探頭輸出信號：4～20mA;
6.臭氧檢測探頭采集精度：≤±5%F.S;
八、靜態拉伸試驗:
1.標準規定試樣兩頭夾在夾具上,選擇一種伸長率拉伸,一般選擇20%,夾具安裝在轉動的樣品架上,樣品架轉速在（20—25）mm/S之間,在溫度為（40±2）℃,相對濕度不大于65%,規定的臭氧濃度下進行試驗。經過規定的時間后檢查試樣的龜裂情況,一般臭氧濃度選擇（50±5）×10-8 ;
九、動態拉伸試驗:
1.標準規定試樣夾具可以自動伸縮將試樣拉伸和復位,拉伸頻率為0.5±0.025Hz,將試樣兩頭夾在夾具上,使試樣從伸長率為0至zui大伸長率之間循環拉伸,夾具安裝在轉動的樣品架上,樣品架轉速在（20—25）mm/S之間,在溫度為（40±2）℃,相對濕度不大于65%,規定的臭氧濃度下,夾具循環拉伸和復位并隨樣品架一起轉動進行試驗。經過規定的時間后檢查試樣的龜裂情況,一般臭氧濃度選擇（50±5）×10-8 ;
十、保護系統：
1.整體設備超溫、整體設備欠相
2.整體設備過載、制冷機組超壓
3.整體設備定時、故障報警后自動停機等保護
十一、使用條件：
1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）
2.環境濕度：≤85%R.H
3.操作環境需要室內通風良好,機器放置前后左右各80公分不可放置東西;
十二、符合標準
GB/T 13642-2015硫化橡膠耐臭氧老化試驗 動態拉伸試驗方法；
GB/T 7762-2003 硫化橡膠或熱塑性橡膠 耐臭氧龜裂 靜態拉伸試驗方法；
GB/T 2951.10-1997 電纜絕緣和護套材料通用試驗方法；
服務承諾：免費送貨上門,在對該設備安裝調試結束后,在用戶現場對相關技術人員免費做相應的操作培訓,人數不限。
